De U- en Uw-waarden berekenen
Auteur: Drs. Tim Mijzen
De U-waarde is de warmtedoorgangscoëfficiënt, uitgedrukt in W/(m²·K). Voor glasconstructies wordt de isolatiewaarde vaak uitgedrukt in een U-waarde, waar de isolatiewaarden van dichte scheidingsconstructies vaak worden uitgedrukt in een Rc-waarde. U = 1/Rtotaal, waar Rtotaal = 1/U. Isolatiewaarden kun je uitdrukken in zowel een U- als een R-waarde. Wij hanteren voor glas/plaatconstructies de U- en Uw-waarde en voor de overige scheidingsconstructies de Rc-waarde.

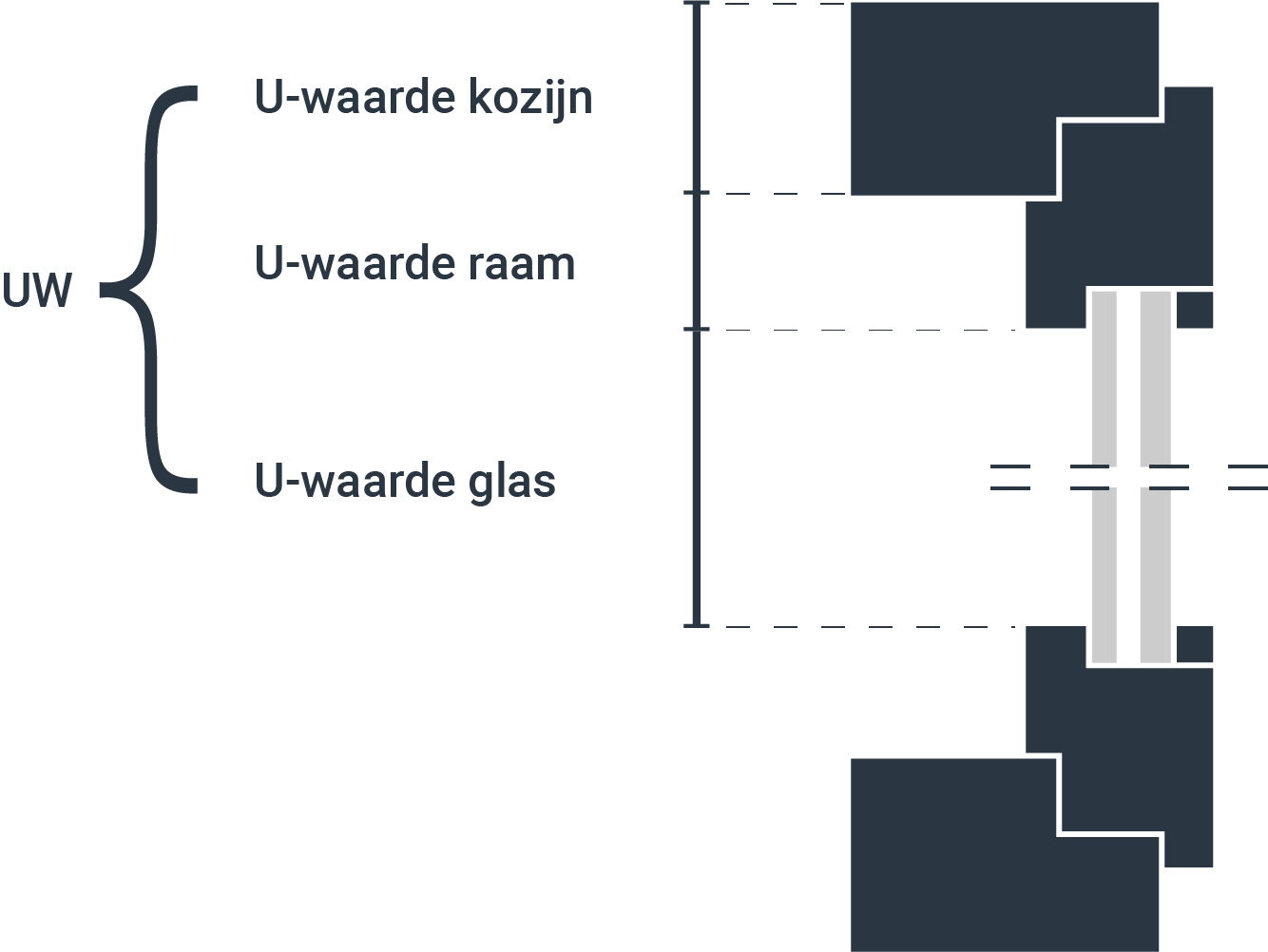

De Uw-waarde is de isolatiewaarde van het glas en het kozijn samen. De w is afgeleid van het engelse woord window. In het nederlands wordt Uw ook wel Uraam of Udeur genoemd.
In dit artikel bespreken we het volgende:
De U-waarde berekenen
Het berekenen van de U-waarde gaat volgens de onderstaande formule:
Waarin:
Rsi = warmteovergangsweerstand aan het binnenoppervlak [m²·K/W]
Rc = warmteweerstand van de constructie [m²·K/W]
Rse = warmteovergangsweerstand aan het buitenoppervlak [m²·K/W]
In de praktijk hoeft u de U-waarde zelden zelf te berekenen. De glas– of kozijnfabrikant zal u voorzien van de juiste U-waarde van het product.
In onderstaande tabel vindt u de U-waarden van verschillende typen glas en kozijnen:
| Type Glas | U-waarde [W/(m²·K)] |
|---|---|
| HR + | 1,3 – 1,6 * |
| HR ++ | 1,0 – 1,2 * |
| HR +++ | 0,5 – 0,9 * |
| Type Kozijn | U-waarde [W/(m²·K)] |
| Hout | 0,8 – 2,3 * |
| Kunststof | 1,0 – 2,2 * |
| Aluminium met koudebrug onderbrekingen | 1,0 – 2,7 * |
| Passiefkozijn | ≤ 0,8 * |
* De U-waarde kan sterk variëren per fabrikant en type.
De Uw-waarde berekenen
Voor het berekenen van de Uw-waarde (het glas en kozijn samen) gebruiken wij een tabel. De tabel is afkomstig van de software van de EPC–berekening.
Er zijn drie waardes nodig om de Uw-waarde te bepalen:
- Ufr van het raamkozijn (fr staat voor frame)
- Psi van het raamkozijn [W/(m·K)]
- U-waarde van het glas [W/(m²·K)]
Deze waardes vindt u vaak op de website of in de brochure van de fabrikant.
Onderstaand vindt u een tabel met de Uw-waarden van verschillende kozijnen voor dubbel en triple glas:
| Ufr raamkozijn | Psi raamkozijn | Type glas | U-waarde glas | Uw- waarde |
|---|---|---|---|---|
| 2,4 | 0,06 | Hr ++ | 1,1 | 1,64 |
| 2,2 | 0,06 | Hr ++ | 1,1 | 1,58 |
| 2,0 | 0,06 | Hr ++ | 1,1 | 1,52 |
| 1,8 | 0,06 | Hr ++ | 1,1 | 1,46 |
| 1,6 | 0,06 | Hr ++ | 1,1 | 1,40 |
| 1,4 | 0,06 | Hr ++ | 1,1 | 1,34 |
| 1,2 | 0,06 | Hr ++ | 1,1 | 1,28 |
| 2,4 | 0,06 | Hr +++ | 0,8 | 1,43 |
| 2,2 | 0,06 | Hr +++ | 0,8 | 1,37 |
| 2,0 | 0,06 | Hr +++ | 0,8 | 1,31 |
| 1,8 | 0,06 | Hr +++ | 0,8 | 1,25 |
| 1,6 | 0,06 | Hr +++ | 0,8 | 1,19 |
| 1,4 | 0,06 | Hr +++ | 0,8 | 1,13 |
| 1,2 | 0,06 | Hr +++ | 0,8 | 1,07 |
| 1,0 | 0,06 | Hr +++ | 0,8 | 1,01 |
| 0,8 | 0,06 | Hr +++ | 0,8 | 0,95 |
De Uw-waarde is de gecombineerde waarde van het kozijn, het raam en het glas.
Opmerkelijk is dat dubbel glas met een goed geïsoleerd kozijn een betere Uw-waarde heeft dan triple glas met een slecht geïsoleerd kozijn. Wilt u meer weten over de verschillen tussen dubbel en triple glas? Kijk dan eens naar ons artikel over dubbel of triple glas?
